【わずか1分】ガーミンストライカー4の振動子を取り付け!向きはどうする?

ガーミンストライカー4振動子

「ガーミンストライカー4の振動子って、どうやって固定したらいいの…」

「振動子ポールを使わずに取り付ける方法って、ないのかしら…」

カヤックフィッシングで魚探を購入した時に困るのが「振動子の取り付け」。

実際、振動子の取り付け方を失敗してしまい、「ガーミンストライカー4」が故障する事態も出ています。

振動子の取り付け方について、あなたに伝えたいことは3つ。

POINT

  • 振動子ポールを自作するのはコスパが悪く、失敗も多い
  • スカッパーホールを利用すれば、わずか200円で取り付け可能
  • 振動子は音波を拾うので、「向き」や「角度」を気にする必要はなし

公式サイトでは分からない、ストライカー4の振動子の取り付け方に迫っていくことにします。

みんなは、どうやって振動子を取り付けているのかしら?



ガーミンストライカー4の振動子は「アームステー」が一般的

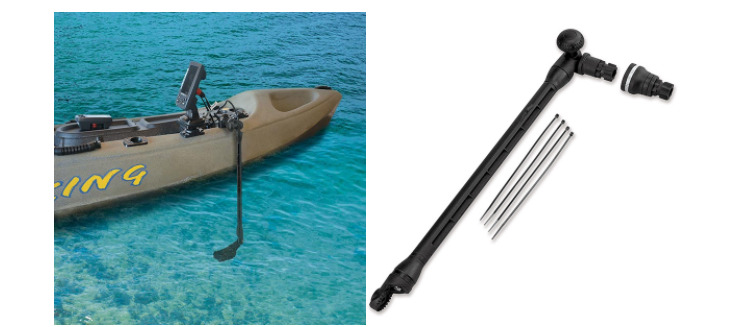

振動子アーム

出典:kayak55.com

カヤックやボートに振動子を取り付ける方法としては、市販の「トランスデューサーアーム」を使うのが一般的。

市販の「アーム」を使えば、見た目にもかっこよく振動子をセットすることが可能です。

特に人気なのが「Scotty(スコッティ) トランスデューサーアーム」。

「簡単に取り付けることができ、角度、長さ、跳ね上げの調整がしやすい」と評判を集めています。

ただ、市販のアームを取り付ける場合は、「レール」や「ベースマウント」の使用が前提。

しかも、パドリングの邪魔になり、水の抵抗を受けてしまう点にも注意する必要があります。

エレキでの「自作振動子ポール」は不良や故障の原因

市販の「トランスデューサーアーム」を使わないのなら、「振動子ポール」を自作するのも1つの方法。

  • アルミ角パイプ
  • RAMマウントとRAMラウンドベース
  • スパイラルチューブ
  • 六角ナット・ネジ
  • アルミ板

などの材料をホームセンターで購入し、電動ドライバーを使ってDIYすれば取り付けられます。

ただ、材料を揃えるのは思ったより大変で、材料費を合わせれば1万円を超えることも珍しくありません。

自作する手間暇を考えれば、既製品を購入する方がコスパが高いのが現実…。

特に注意したいのが、「エレキモーター」に振動子を取り付ける場合。

  • エレキに巻き込まれる
  • 水圧に負けて途中で壊れてしまう

などの事故が多発しているので、DIYに自信のない人は既製品を購入することをおすすめします。

POINT
安くて質の高い「アーム」が発売されているので、自作するメリットはほとんどないのが現実です。
もっと簡単に、もっと安く取り付ける方法って、ないのかしら?

【220円で完成】「ガーミンストライカープラス4cv」の振動子の取り付け方法


振動子ポールの代わりに私がおススメするのは、「スカッパーホール」を利用した取り付け方法です。

取り付けに必要なものは2つだけ

ガーミンストライカー4

「スカッパーホール」を利用する場合、取り付けるために用意するのは2つだけです。

振動子を取り付けるのに必要なもの
  • T字の塩ビ管(塩ビパイプ):ホームセンターで120円
  • クッションタイプのストラップ:100均で購入

10㎝ほどの棒であれば何でもOKなので、塩ビ管の代わりに割り箸でも問題なし。

紐にもっと強度を持たせたいなら「バンジーコード」にするのがおすすめです。

1 紐を振動子の穴に通す

ガーミンストライカー4振動子

まずは、ストラップの留め具部分をハサミで切り落とします。

ガーミンストライカー4振動子

切ったままにしておくと”ほつれ”が出てくるので、

  • テープで止める
  • 接着剤で固める
  • ライターで軽く炙る

などして切断面を処理してください。

ガーミンストライカー4振動子

振動子に付いている穴に先ほどの紐を通せば第一段階は終了です。

2 スカッパーホールに振動子を取り付ける

ガーミンストライカー4振動子

カヤックに付いている「スカッパーホール」を開きます。

ガーミンストライカー4振動子

次に、T字型の塩ビ管を「スカッパーホール」に差し込みます。

ガーミンストライカー4振動子

後は、紐がたるまないように引っ張りながら塩ビ管に結ぶだけ。

ガーミンストライカー4振動子 ガーミンストライカー4振動子

カヤックの底の出っ張り部分が振動子より高いので、地面に直接触れることはありません。

出艇や帰艇の時に岩に当たることさえ注意していれば、振動子が傷つくこともなし。

パドリングの邪魔にもなりませんし、水の抵抗もないので推進力が落ちることもありませんよ。

POINT
スカッパーホールからの引き上げ方法なら、お金もかかりませんし、工具も必要ありません。

関連 【ディスカバリーコンパクトカヤックの評判・口コミは嘘】実際のレビューはどう?

振動子を取り付ける時って、どんな向きに付けたらいいの?

ガーミンストライカー4の正しい振動子の向きは?

ガーミンストライカー4振動子向き角度

魚群探知機は、超音波の反射により水中の様子を把握する航海機器。

音波は1秒間に1500mの速さで水中を進むので、向きによる違いが出ることは考えられません。

魚群探知機「HONDEX」の公式サイトにも、次のように書かれています。

振動子の取り付けは縦向きでも横向きでも問題ありません。

出典:本多電子

ガーミンストライカー4の角度

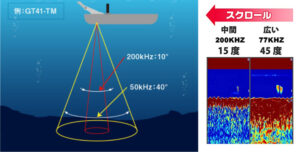

ガーミンストライカー4振動子角度

ガーミンストライカー4では、周波数の違う2種類の電波を飛ばしています。

77kHz45度(広範囲)
200kHz15度(ボート直下)

「77kHz」に反応が出たら仕掛けの投入の準備をし、「200kHz」に映ったら仕掛けを落とすなど、より戦略的な釣りが可能に。

ちなみに、魚探は拾った反応を右から左にスクロールさせるのが魚探の仕組み。

つまり、現在の水中の状況を表しているのは右端だけで、あとは過去の記録に過ぎません。

関連 【ガーミンストライカー4の使い方ガイド】初期設定を日本語化してみた!

「GERMIN striker4」の消費電力は?

ガーミンストライカー4モバイルバッテリー

「ガーミンストライカー4」には主に3つの種類がありますが、動かすのに必要な電力エネルギーは次の通り。

横にスクロールできます⇒

種類消費電力電源(電圧)電流
ストライカー412V2.8W0.24A
ストライカープラス412V4.8W0.4A
ストライカープラス4CV12V4.8W0.4A

カヤック用にバッテリーを選ぶなら、軽くてコンパクトな「モバイルバッテリー」が最適解。

ただ、モバイルバッテリーの種類を間違えてしまうと、魚探が故障する可能性もあるので注意してください。

関連 【実は簡単】ガーミンストライカー4をモバイルバッテリーで動かす方法

POINT
振動子の向きや角度に神経質になる必要はなし。少しぐらい緩んでいたとしても、きちんと電波を拾ってくれます。

【まとめ】カヤックにガーミンストライカー4の振動子を取り付けるのは簡単

ディスカバリーカヤック

ガーミンストライカー4の振動子の取り付け方をまとめます。

POINT

  • 振動子ポールを自作するのはコスパが悪く、失敗も多い
  • スカッパーホールを利用すれば、わずか200円で取り付け可能
  • 振動子は音波を拾うので、「向き」や「角度」を気にする必要はなし

値段以上の価値のある魚探が「ガーミンストライカー4」。

人気商品のため売り切れが続出しているので、購入するなら今が最大のチャンスですよ!

>>>【ガーミンストライカー4をレビュー】プラス4cvとの違いって何?
